Wymiana gniazda zasilania w tablecie Samsung Galaxy Tab 4 7.0 - SM-T230

Twój Samsung Galaxy Tab 4 7.0 (SM-T230) odmawia współpracy podczas ładowania? Musisz dociskać kabel lub ustawiać go pod idealnym kątem? Jeśli ten problem wynika z mechanicznego uszkodzenia portu Micro USB, a do tego masz pecha, Ĺźe w Twoim modelu gniazdo jest bezpośrednio przylutowane do płyty głównej, czeka Cię zadanie, które wymaga precyzji i umiejętności lutowania.

⚠️ Krytyczne Ostrzeżenia i Wymagania

• Ryzyko dla Amatorów: Bez doświadczenia w lutowaniu SMD (Surface-Mount Device) i odpowiedniego sprzętu, moĹźesz trwale uszkodzić płytę główną. Zbyt długie lub zbyt gorące podgrzewanie spowoduje odwarstwienie padów (ścieĹźek) od płyty, co jest niemal niemoĹźliwe do naprawy w warunkach domowych.

• Wymagany Sprzęt:

  • Stacja lutownicza gorącego powietrza (Hot Air Rework Station): Niezbędna do bezpiecznego usunięcia starego gniazda.

  • Cienka lutownica grotowa: Do przygotowania padów i dolutowania nowych nóĹźek sygnałowych.

  • Topnik (Flux): Niezbędny do ułatwienia procesu i zapobiegania zwarciom.

  • Odsysacz do cyny/Plecionka miedziana: Do usunięcia resztek cyny.

  • Nowe gniazdo Micro USB: Musi pasować rozmiarem i układem nóĹźek do modelu SM-T230.

• Bezpieczeństwo: Tablet musi być całkowicie wyłączony, a bateria odłączona.

🛠️ Przygotowanie i Demontaż Tabletu

Krok 1: Otwarcie Obudowy

1. Wyłącz tablet i odłącz wszelkie kable.

2. Użyj spudgera lub plastikowych kostek, aby delikatnie podważyć i odpiąć plastikowe zatrzaski trzymające tylną klapkę na miejscu.

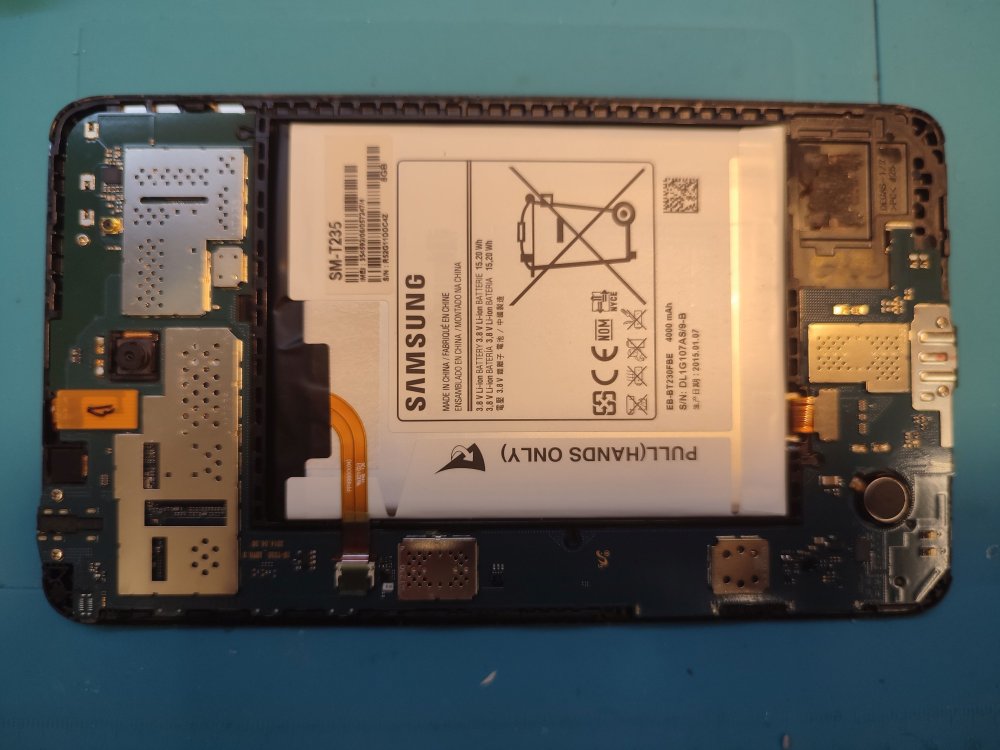

3. Zdejmij tylną obudowę.

Krok 2: Odłączenie i Wyjęcie Płyty Głównej

PoniewaĹź gniazdo jest na płycie głównej, musisz ją wyjąć, aby zapewnić bezpieczną przestrzeń do pracy.

1. Odłącz Baterię: To najważniejszy krok! Zlokalizuj złącze baterii i delikatnie podważ je plastikowym narzędziem (spudgerem), aby odłączyć taśmę.

2. Odłącz wszystkie taśmy flex: OstroĹźnie odepnij taśmy wyświetlacza, digitizera, kamery i anteny od płyty głównej, uĹźywając pęsety i spudgera.

3. Odkręć śruby: Usuń wszystkie małe śrubki trzymające płytę główną na miejscu.

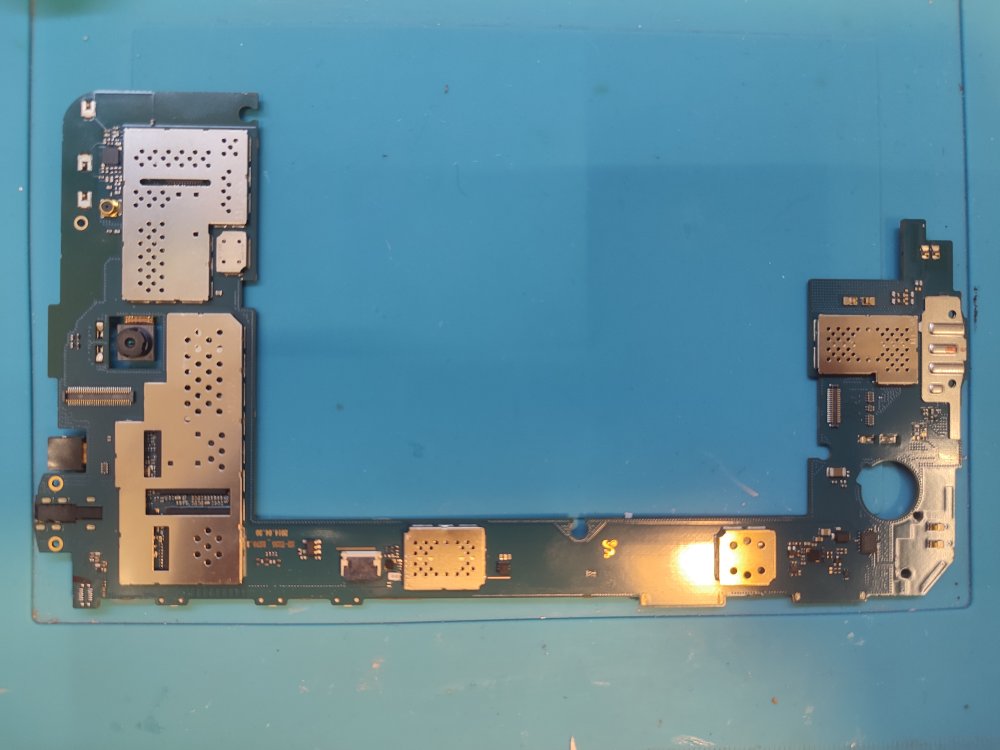

4. Wyjmij płytę: OstroĹźnie wyjmij płytę główną z obudowy i umieść ją na macie antystatycznej.

🔧 Mikrolutowanie: Usunięcie i Montaż Gniazda

Krok 3: Usunięcie Uszkodzonego Gniazda

1. Zabezpiecz płytę: Zakryj plastikowe złącza i wraĹźliwe układy scalone wokół gniazda folią aluminiową lub taśmą kaptonową, aby chronić je przed wysoką temperaturą.

2. Aplikacja Topnika (Flux): NałóĹź obficie topnik na nóĹźki i punkty mocowania starego gniazda (zarówno na styki sygnałowe, jak i duĹźe punkty lutownicze).

3. Lutowanie Gorącym Powietrzem: Ustaw stację na temperaturę około 350-380°C i średni przepływ powietrza.

4. Grzanie: Równomiernie ogrzewaj całe gniazdo i jego punkty lutownicze przez około 30-60 sekund.

5. Demontaż: Gdy cyna się stopi (zacznie błyszczeć), użyj pęsety do delikatnego podniesienia i usunięcia starego gniazda. Nie używaj siły!

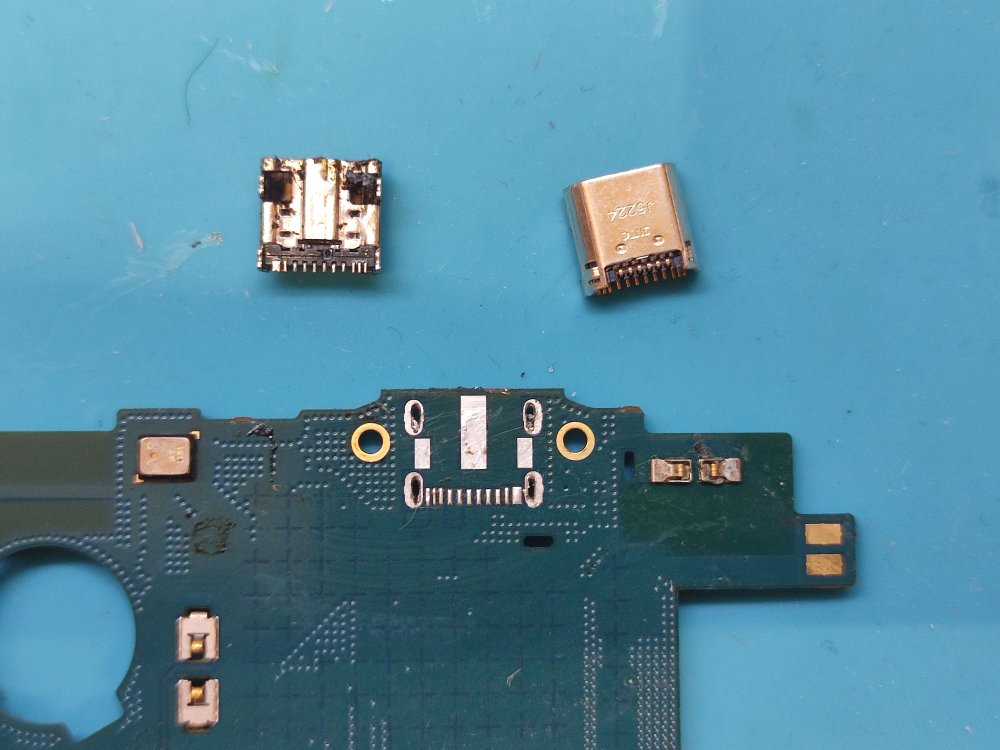

Krok 4: Przygotowanie Padów

1. Czyszczenie: UĹźyj plecionki miedzianej i lutownicy grotowej, aby usunąć starą cynę z padów sygnałowych i punktów mocowania.

2. Oczyszczanie: Użyj alkoholu izopropylowego i wacika lub szczoteczki, aby dokładnie oczyścić obszar z pozostałości topnika.

Krok 5: MontaĹź Nowego Gniazda

1. Wstępne Cynowanie: NałóĹź odrobinę nowej cyny na pady sygnałowe na płycie, jeśli są zbyt gołe.

2. Pozycjonowanie: Umieść nowe gniazdo na płycie, upewniając się, Ĺźe wszystkie nóĹźki sygnałowe i mocowania idealnie pasują do padów.

3. Lutowanie (Gorące Powietrze): Ponownie nałóĹź topnik. Grzej równomiernie nowe gniazdo gorącym powietrzem (temperatura jak w Kroku 3). Delikatnie dotknij gniazda pęsetą, aby upewnić się, Ĺźe osiadło na stopionej cynie.

4. Lutowanie (Grot): Dla pewności, uĹźyj cienkiego grotu lutowniczego i minimalnej ilości cyny, aby dokładnie przylutować kaĹźdą z mikroskopijnych nóĹźek sygnałowych. Jest to kluczowe dla poprawnego działania ładowania i transmisji danych.

5. Kontrola: UĹźyj lupy, aby sprawdzić, czy nie ma zwarć między nóĹźkami.

✅ Złożenie i Test

1. Czyszczenie końcowe: Usuń resztki topnika.

2. Ponowny montaĹź płyty: Umieść płytę główną z powrotem w obudowie i przykręć ją.

3. Podłącz taśmy: Podłącz wszystkie taśmy flex (wyświetlacz, digitizer, itp.).

4. Podłącz Baterię: Podłącz złącze baterii jako ostatnie.

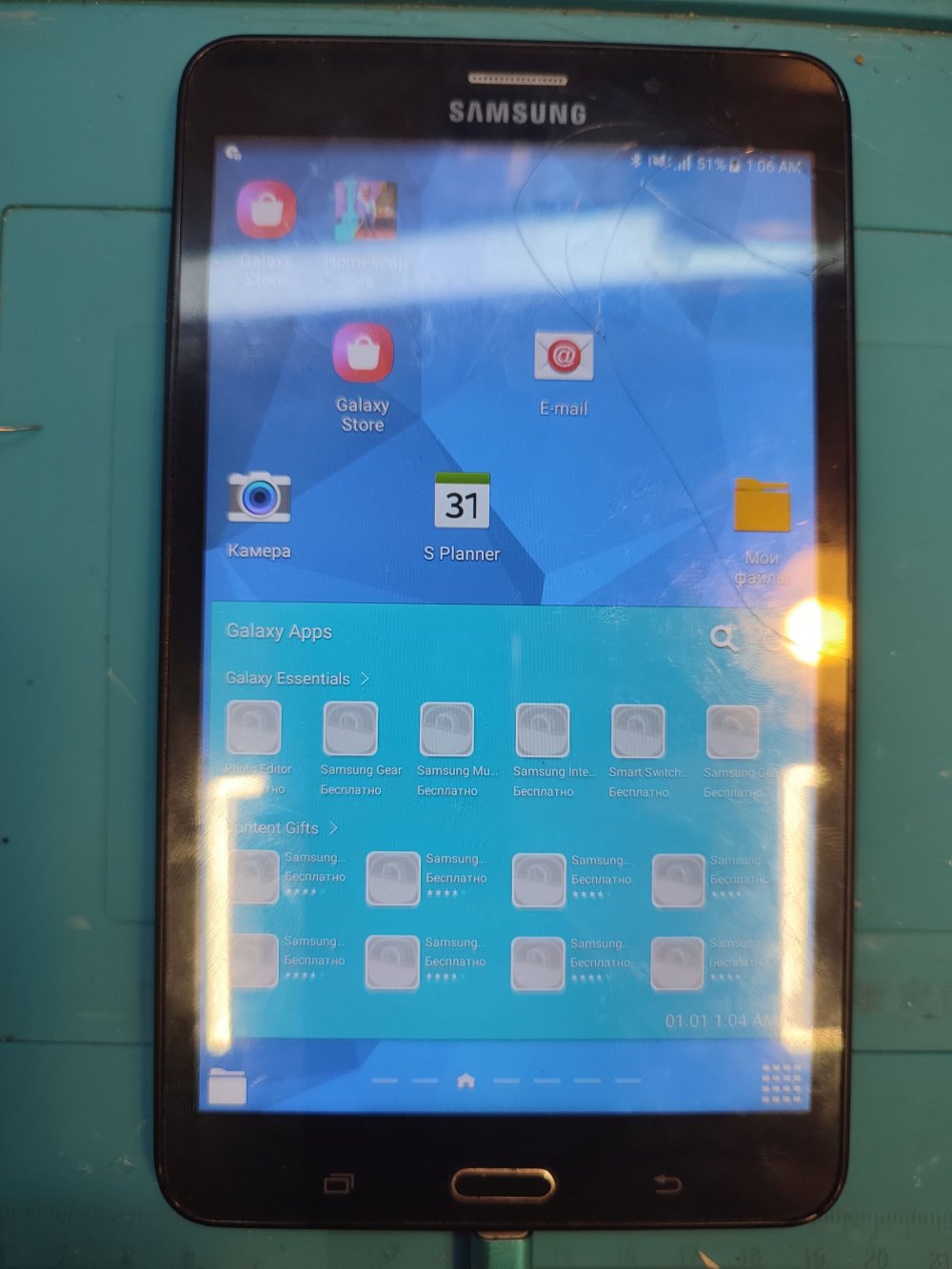

5. Test: Podłącz ładowarkę i sprawdĹş, czy tablet poprawnie reaguje i się ładuje. Jeśli tak, złóĹź tylną klapkę.

Sukces! Właśnie uratowałeś swój tablet, wykonując jedną z najbardziej zaawansowanych napraw na płycie głównej. Jeśli napotkałeś trudności, pamiętaj, Ĺźe mikrolutowanie jest umiejętnością, która wymaga praktyki.

W przypadku problemów, rozwaĹź oddanie urządzenia do profesjonalnego serwisu specjalizującego się w naprawach komponentów.
