Uszkodzone gniazdo zasilania - Lenovo Ideapad Gaming 3-15ACH6

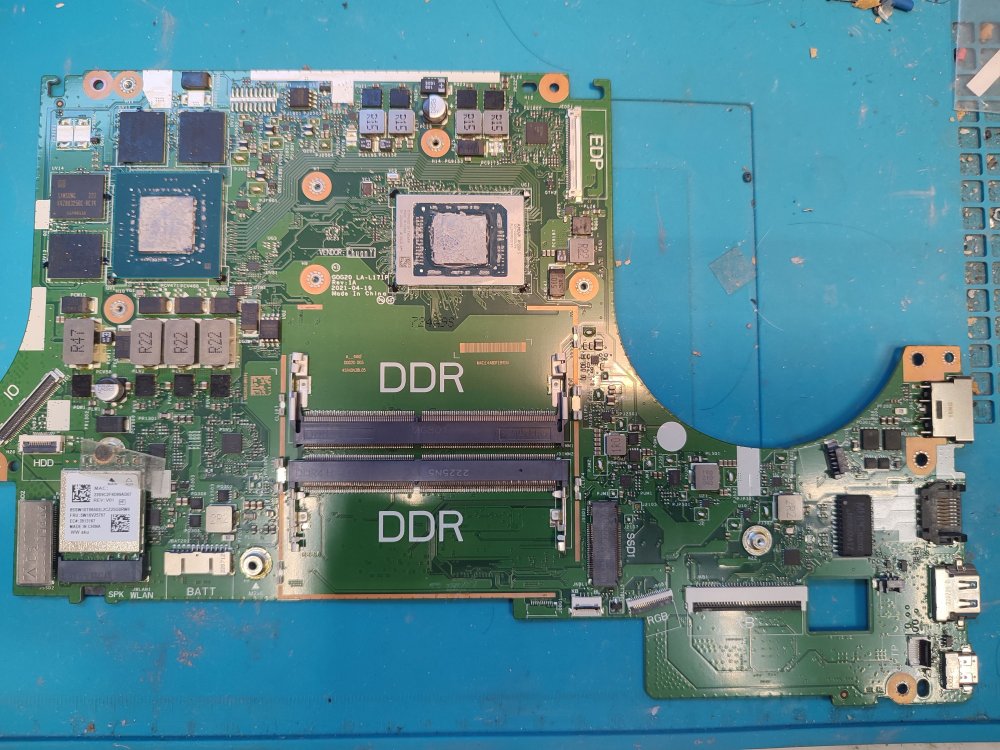

Usterki mechaniczne to jedne z najczęstszych problemów, jakie spotykamy w serwisie laptopów. Często kończą się tylko na wymianie uszkodzonego elementu. Czasem jednak pech sprawia, Ĺźe drobne uszkodzenie wywołuje lawinę problemów. Dziś opowiemy o przypadku naprawy Lenovo Ideapad Gaming 3-15ACH6 (platforma LA-L171P), gdzie uszkodzone gniazdo zasilania doprowadziło do powaĹźnego zwarcia.

🔌 Usterka Początkowa: Uszkodzenie Mechaniczne i Zwarcie

Do serwisu trafił laptop, w którym uĹźytkownik siłował się z wtyczką zasilacza, co finalnie doprowadziło do mechanicznego uszkodzenia gniazda zasilania. To z pozoru proste uszkodzenie miało katastrofalny skutek – nastąpiło zwarcie na płycie głównej.

Po wstępnej diagnozie okazało się, że zwarcie występuje na kluczowej linii zasilającej 3V. Miernik wskazywał bardzo niską rezystancję, co potwierdzało, że mamy do czynienia ze spalonymi elementami.

🔥 Prawdziwy Winowajca: Uszkodzony Kontroler KBC

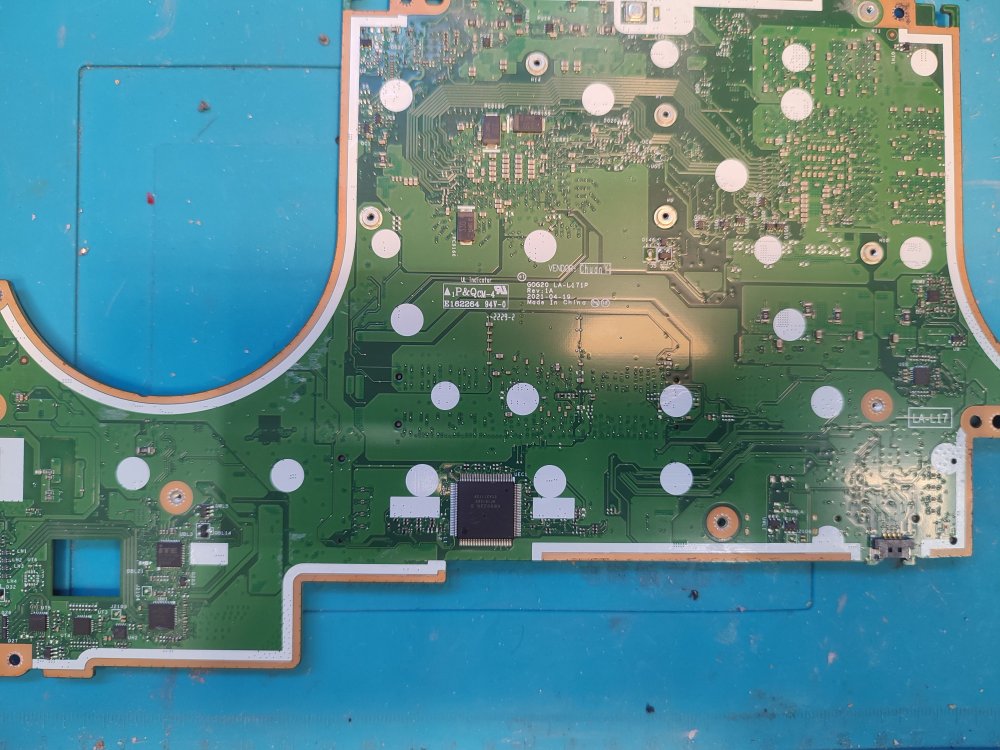

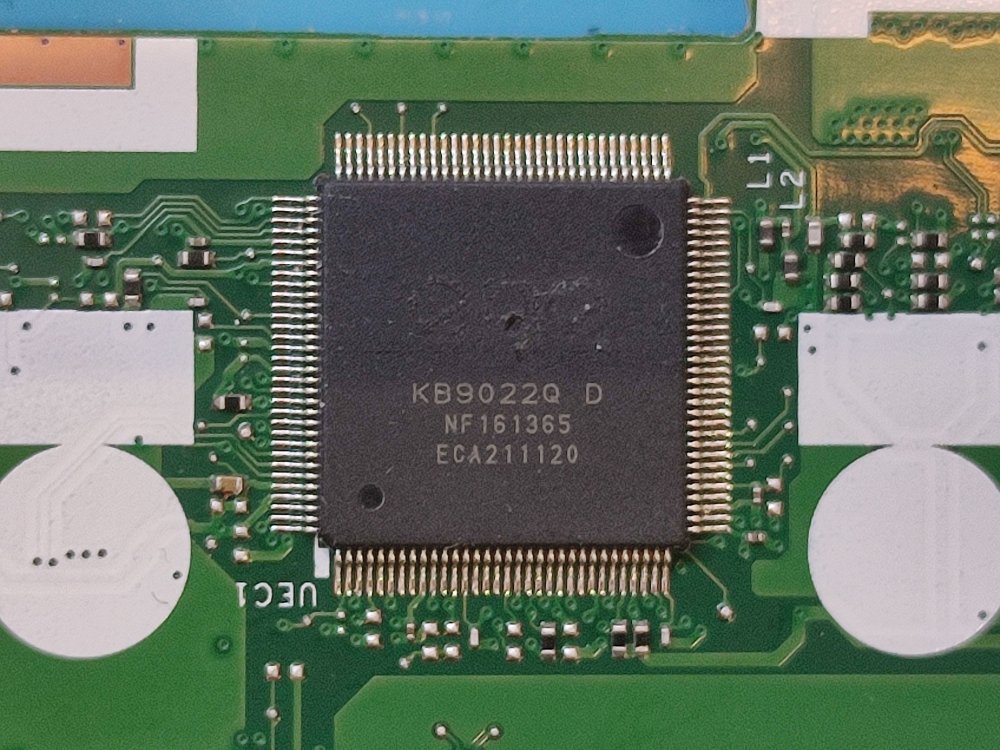

Dalsza analiza termowizyjna i pomiary wykazały, Ĺźe elementem, który uległ zniszczeniu pod wpływem zwarcia, jest kontroler KBC (Keyboard Controller) – konkretnie układ KB9022Q.

Kontroler KBC to serce zarządzające zasilaniem, klawiaturą, touchpadem i wieloma innymi funkcjami niskopoziomowymi na płycie głównej. W przypadku zwarcia na linii 3V jest on często pierwszą ofiarą, poniewaĹź odpowiada za zasilanie i inicjalizację wielu obwodów.

Wyzwanie: Programowalny KBC

Układ KB9022Q jest kontrolerem programowalnym. Oznacza to, że po jego wymianie na nowy (czysty) egzemplarz, nie wystarczy go po prostu wlutować. Musi zostać zaprogramowany odpowiednim wsadem (firmware) dostarczonym przez producenta.

Standardowo, w wielu laptopach, wsad dla KBC jest częściowo przechowywany w głównej kości BIOS i jest automatycznie wgrywany lub moĹźna go zaprogramować przez złącze klawiatury. Niestety, w przypadku płyty LA-L171P z Lenovo Ideapad Gaming 3-15ACH6, programowanie KBC przez złącze klawiatury jest niemoĹźliwe.

🛠️ Proces Naprawy: Wymiana i Ekstrakcja Wsadu

Krok 1: Ekstrakcja i Programowanie

To jest kluczowy i najbardziej skomplikowany etap. Musieliśmy zdobyć poprawny wsad dla nowego KBC, ponieważ , nie było możliwości odczytania zawartości uszkodzonego.

1. Odczyt Zawartości BIOS: Pobrana została zawartość głównej kości BIOS laptopa. Wsad BIOS zawiera nie tylko dane rozruchowe, ale takĹźe specjalne sekcje, w tym tę przeznaczoną dla KBC.

2. Ekstrakcja Kodu KBC: Używając specjalistycznego oprogramowania i znajomości struktury wsadu, wyodrębniliśmy fragment kodu przeznaczony dla kontrolera KB9022Q.

3. Programowanie KBC: Pobrany, czysty układ KB9022Q został następnie umieszczony w zewnętrznym programatorze (np. RT809H, TL866II Plus, w zaleĹźności od serwisu), który obsługuje ten typ kontrolera. W programatorze wgraliśmy wydobyty, poprawny wsad.

Krok 2: Wymiana KBC

PoniewaĹź oryginalny chip był spalony, kolejnym krokiem była wymiana fizyczna – usunięcie uszkodzonego KB9022Q za pomocą stacji lutowniczej na gorące powietrze i wlutowanie nowego układu.

Po pomyślnym zaprogramowaniu układ został wlutowany z powrotem na płytę główną.

✅ Sukces!

Po dokładnym oczyszczeniu płyty, sprawdzeniu wszystkich napięć i skręceniu laptopa, nadszedł moment próby. Podłączenie zasilacza – dioda zaświeciła! Uruchomienie – laptop wstał!

Naprawa zakończyła się pełnym sukcesem. Laptop Lenovo Ideapad Gaming 3-15ACH6 wrócił do pełnej sprawności. Przypadek ten jest doskonałym przykładem na to, jak z pozoru prosta, mechaniczna usterka, moĹźe prowadzić do konieczności wykonania zaawansowanych, płytowych napraw elektronicznych, wymagających nie tylko precyzji lutowania, ale i wiedzy z zakresu programowania i analizy firmware.
