Naprawa laptopa Asus Zenbook Duo UX481 - zwarcie zasilania

Innowacyjny laptop Asus Zenbook Duo UX481, znany z dodatkowego ekranu ScreenPad+, pewnego dnia odmówił posłuszeństwa. Urządzenie nie reagowało na przycisk zasilania, a po podłączeniu do zasilacza serwisowego nie wykazywało Ĺźadnego poboru prądu. Tego typu objawy jednoznacznie wskazują na powaĹźny problem z zasilaniem na płycie głównej.

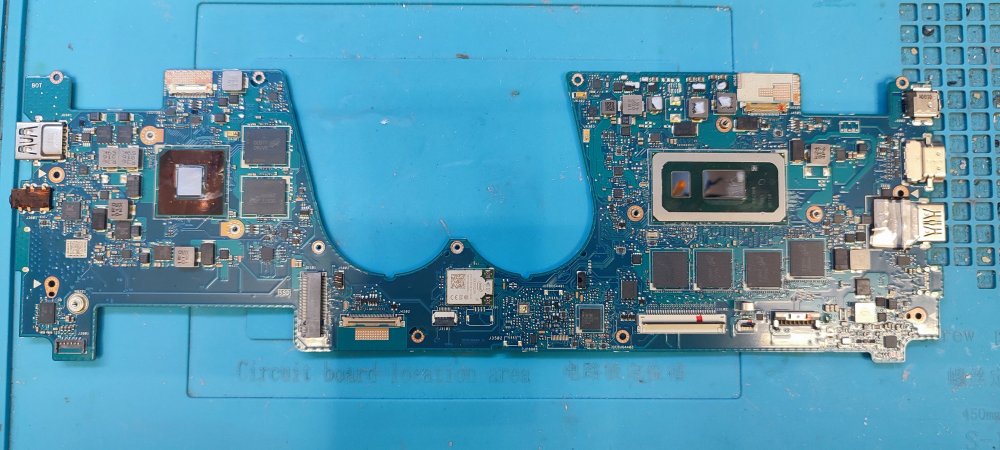

Po rozebraniu laptopa i przeprowadzeniu szczegółowej diagnozy, technik szybko zlokalizował Ĺşródło problemu. Okazało się, Ĺźe doszło do zwarcia w głównej linii zasilającej procesor (CPU). Taka usterka uniemoĹźliwia uruchomienie komputera, poniewaĹź kluczowy komponent, jakim jest procesor, nie otrzymuje niezbędnego do pracy napięcia.

Diagnoza: Uszkodzona przetwornica i tranzystory

Winowajcą okazał się uszkodzony układ przetwornicy napięcia procesora oraz współpracujące z nim tranzystory typu MOSFET. Przetwornica jest kluczowym elementem sekcji zasilania płyty głównej, odpowiedzialnym za precyzyjne obniĹźenie i stabilizację napięcia dostarczanego z zasilacza do poziomu wymaganego przez CPU. Jej awaria, często pociągająca za sobą uszkodzenie tranzystorów, prowadzi do paraliĹźu całego urządzenia.

Przyczyną tego typu uszkodzeń mogą być wady fabryczne komponentów, nagłe przepięcia w sieci elektrycznej lub po prostu zuĹźycie materiału w trakcie eksploatacji. W tym konkretnym przypadku zwarcie uniemoĹźliwiało jakikolwiek przepływ prądu, co tłumaczyło brak reakcji na podłączony zasilacz.

Naprawa i powrót do pełnej sprawności

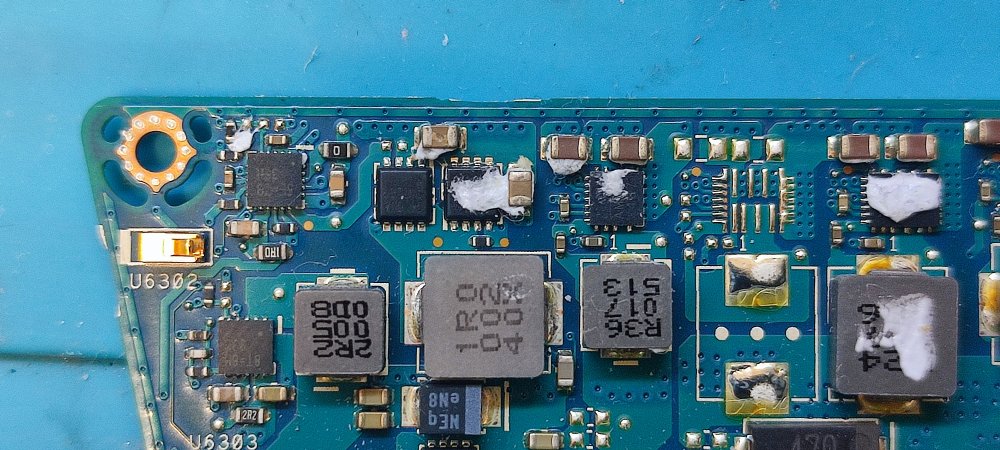

Naprawa polegała na precyzyjnym wylutowaniu uszkodzonych elementów – zarówno układu przetwornicy, jak i spalonych tranzystorów – z gęsto zabudowanej płyty głównej Zenbooka Duo. Następnie, na ich miejsce wlutowano nowe, w pełni sprawne komponenty. Jest to operacja wymagająca duĹźej precyzji i doświadczenia w pracy z elektroniką SMD (montaĹź powierzchniowy).

Po wymianie uszkodzonych części i ponownym zmontowaniu laptopa, przeprowadzono testy. Urządzenie uruchomiło się prawidłowo, a system operacyjny załadował się bez Ĺźadnych problemów. Dalsze testy obciążeniowe potwierdziły stabilną pracę procesora i całego układu zasilania.

Dzięki trafnej diagnozie i profesjonalnej naprawie, zaawansowany i kosztowny laptop, zamiast trafić na elektroniczny złom, odzyskał pełną funkcjonalność i będzie służył swojemu właścicielowi przez kolejne lata. Przypadek ten doskonale ilustruje, że nawet pozornie "martwy" sprzęt często można uratować dzięki specjalistycznej wiedzy i umiejętnościom serwisowym.
