Naprawa Laptopa Asus ZenBook 14X UX5401Z po Nieudanej Aktualizacji BIOS

Nieudana aktualizacja BIOS-u moĹźe spowodować, Ĺźe laptop całkowicie przestanie się uruchamiać, przechodząc w stan znany jako "brick" (cegła). Taka sytuacja spotkała uĹźytkowników modelu Asus ZenBook UX5401Z (często oznaczanego jako UX5401Z, UX5401ZA, UX5401ZE). W takim przypadku, standardowe metody odzyskiwania systemu są nieskuteczne i konieczna jest bardziej zaawansowana interwencja: programowanie kości BIOS za pomocą zewnętrznego urządzenia.

🚨 Objawy Awarii

Typowym objawem jest brak jakiejkolwiek reakcji laptopa po naciśnięciu przycisku zasilania. Laptop może:

• W ogóle się nie włączać (czarny ekran, brak podświetlenia klawiatury).

• Włączyć się na krótko (zapali się dioda zasilania), ale natychmiast wyłączyć.

• Włączyć się i pozostać na czarnym ekranie (wentylatory mogą pracować, ale nie ma obrazu i nie rozpoczyna się proces POST).

W przypadku modelu Asus UX5401Z, problem ten często wynika z uszkodzenia integralności danych w głównej pamięci SPI Flash podczas procesu aktualizacji, która mogła zostać przerwana lub zakończyć się błędem.

🛠️ Wymagane Narzędzia i Proces Naprawy

PoniewaĹź oprogramowanie BIOS jest uszkodzone, naleĹźy je wgrać na nowo bezpośrednio do pamięci Flash znajdującej się na płycie głównej.

1. Wymagane Narzędzia

• Programator (np. RT809F, TL866II Plus) – urządzenie służące do odczytu i zapisu danych bezpośrednio w kości pamięci.

• Adapter SOIC8/SOP8 z klipsem (tzw. "Ĺźabka") – umoĹźliwia podłączenie programatora do kości BIOS bez konieczności wylutowywania jej z płyty głównej.

• Odpowiedni wsad BIOS (ang. BIOS Dump lub BIOS Image) – czysty, nieuszkodzony plik z oprogramowaniem dla danego modelu płyty głównej. Najlepiej poszukać go na zaufanych forach technicznych lub wyekstrahować ze strony producenta.

• Śrubokręty i narzędzia do otwierania obudowy laptopa.

2. Identyfikacja Kości BIOS

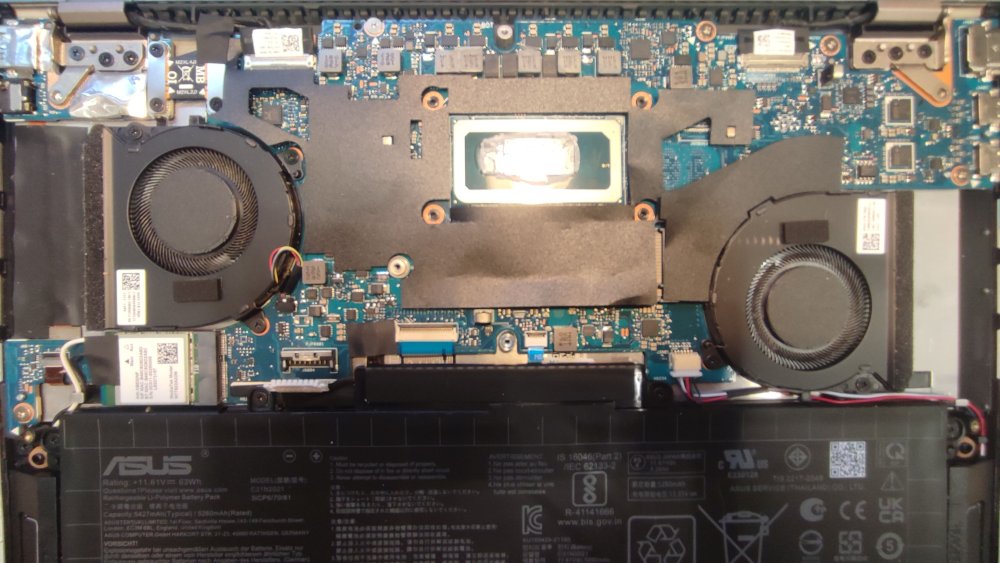

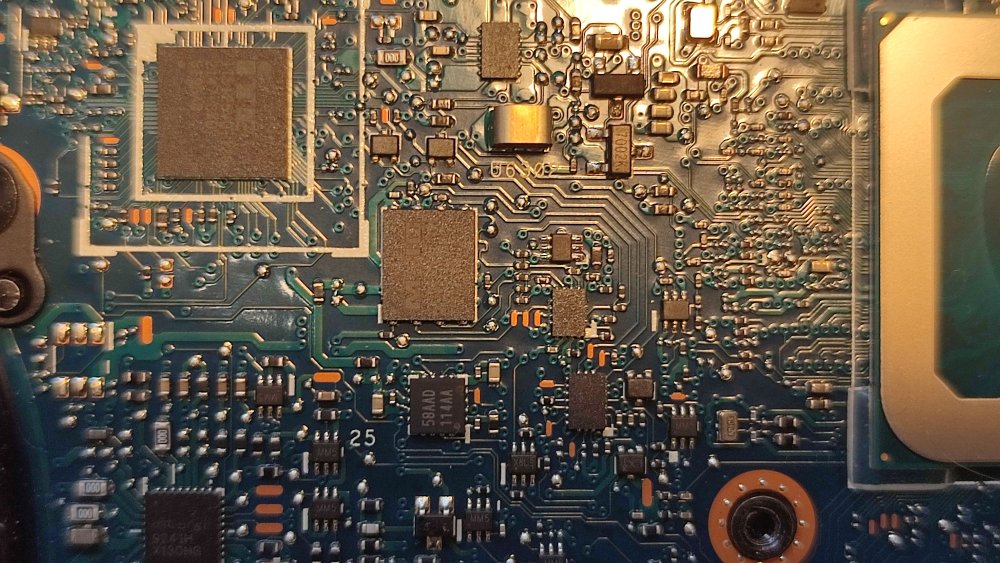

Naprawa wymaga dostępu do płyty głównej. W modelu UX5401Z (płyta o kodzie np. UX5401Z, Q540Z, M7600Q, itp.), konieczne jest zlokalizowanie kości pamięci SPI Flash. Jest to zazwyczaj mały, 8-nóĹźkowy układ scalony (chip) w obudowie SOP8 lub WSON8. Lokalizacja moĹźe wymagać demontaĹźu osłon lub innych komponentów.

3. Proces Programowania (Wgrania Wsadu)

1. Odłączenie Zasilania: Bezwzględnie odłącz baterię i zasilacz od laptopa, aby uniknąć zwarcia lub uszkodzenia płyty głównej podczas podłączania programatora.

2. Podłączenie Klipsa: Delikatnie umieść klips SOIC8 na kości BIOS, upewniając się, że pin 1 na klipsie odpowiada pinowi 1 na chipie (zazwyczaj oznaczonym kropką lub wcięciem).

3. Podłączenie Programatora: Podłącz klips do programatora, a programator do portu USB komputera serwisowego.

4. Odczyt i Zapis:

   • Uruchom oprogramowanie programatora (np. CH341A Programmer, AsProgrammer).

   • Zaleca się najpierw odczytać i zapisać oryginalną zawartość kości (backup) – nawet jeśli jest uszkodzona, moĹźe zawierać unikalne dane, takie jak numer seryjny lub klucz Windows.

   • Wybierz odpowiedni model kości pamięci z listy w programie.

   • Wyczyść (Erase) kość.

   • Wgraj (Write) nowy, sprawny plik wsadu BIOS.

   • Zweryfikuj (Verify) wgrane dane, aby upewnić się, Ĺźe zapis przebiegł poprawnie.

4. Testowanie

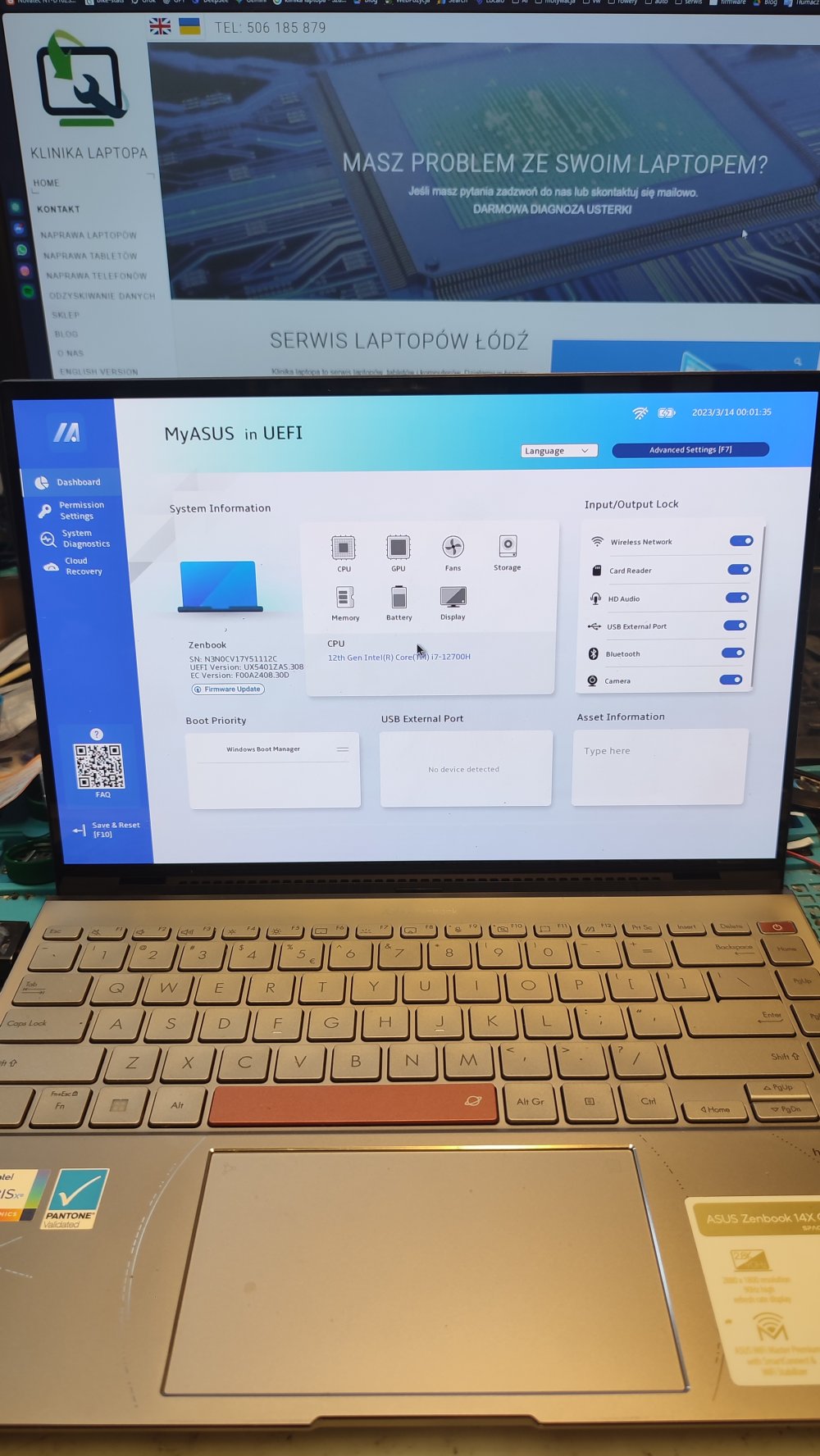

Po pomyślnym zaprogramowaniu, odłącz programator, złóĹź laptopa i spróbuj go uruchomić. Pomyślna naprawa oznacza, Ĺźe laptop przejdzie procedurę POST (Power-On Self-Test) i wyświetli logo ASUS.

⚠️ Ważne Uwagi Dotyczące Wsadu BIOS

Wsad BIOS w laptopach jest często bardziej skomplikowany niż tylko plik pobrany ze strony producenta. Musi on zawierać ME Region (Intel Management Engine) i specyficzne dane DMI (Desctop Management Interface).

• Czysty ME Region: Nowy wsad powinien mieć tzw. "czysty" (oczyszczony) region ME, co jest kluczowe dla poprawnego zarządzania energią i startu procesora Intel.

• Przepisanie DMI: Jeśli to moĹźliwe, naleĹźy spróbować przenieść/przepisać unikalne dane DMI (np. numer seryjny, UUID, MAC Adres) ze starego, uszkodzonego wsadu do nowego, aby zachować pełną funkcjonalność i legalność systemu Windows (klucz OEM).

• 💡 Uwaga: Ze względu na delikatność operacji na płycie głównej oraz ryzyko trwałego uszkodzenia, programowanie BIOS-u jest czynnością zaawansowaną, którą powinien wykonywać doświadczony technik.
