Awaria zasilania - Laptop Asus Zenbook 14 UM425I

Asus Zenbook 14 z serii UM425I to kwintesencja mobilności – lekki, smukły i wydajny. Niestety, nawet tak dopracowane konstrukcje trafiają czasem na nasz stół serwisowy z objawem: „nie włącza się, brak reakcji na ładowarkę”.

Dziś przyjrzymy się jednej z najczęstszych, a zarazem najbardziej wymagających usterek w tym modelu: zwarciu w linii głównej 3V.

Dlaczego linia 3V jest tak waĹźna?

W nowoczesnych laptopach linia 3.3V (często oznaczana jako +3VLP lub +3VALW) jest krwiobiegiem płyty głównej. Zasila ona kluczowe komponenty, które muszą pracować jeszcze przed pełnym uruchomieniem systemu:

• KBC (Embedded Controller): Układ odpowiedzialny za start płyty i komunikację z baterią.

• Kość BIOS: Przechowująca oprogramowanie układowe.

• Mostek południowy (często zintegrowany z procesorem): Zarządzający logiką startu.

Jeśli w tej linii dochodzi do zwarcia do masy, zasilacz przechodzi w tryb zabezpieczenia, a laptop staje się „martwy”.

Jak przebiega proces naprawy w naszym serwisie?

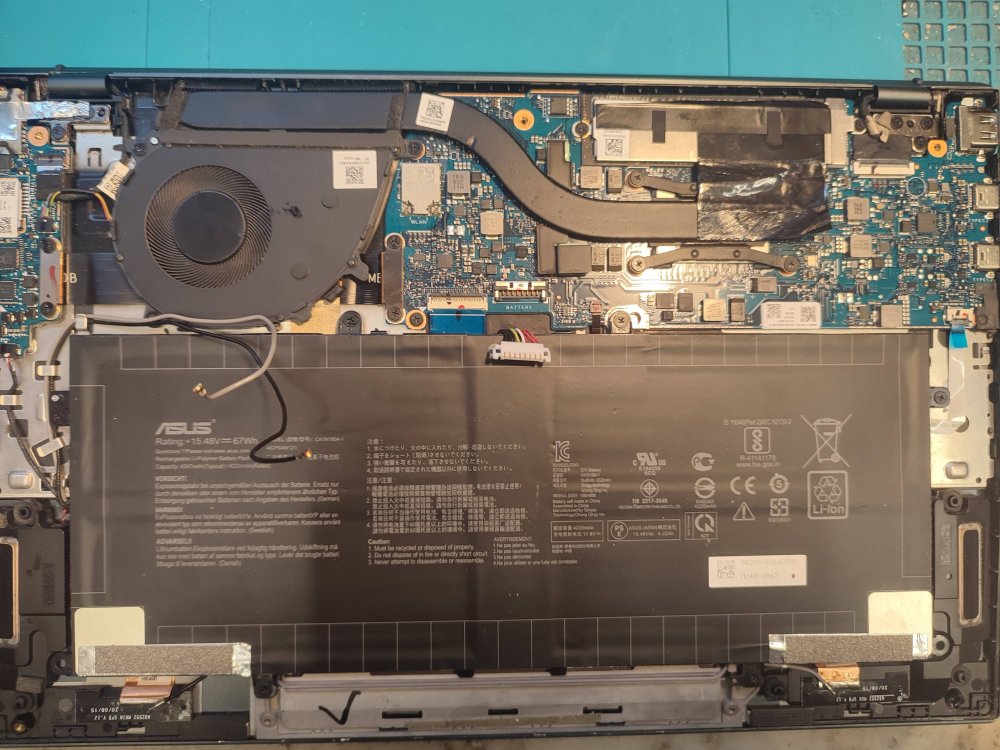

Naprawa Zenbooka UM425I wymaga precyzji, ponieważ podzespoły są tu upakowane niezwykle gęsto. Oto jak krok po kroku radzimy sobie z tą awarią:

1. Pomiary rezystancji

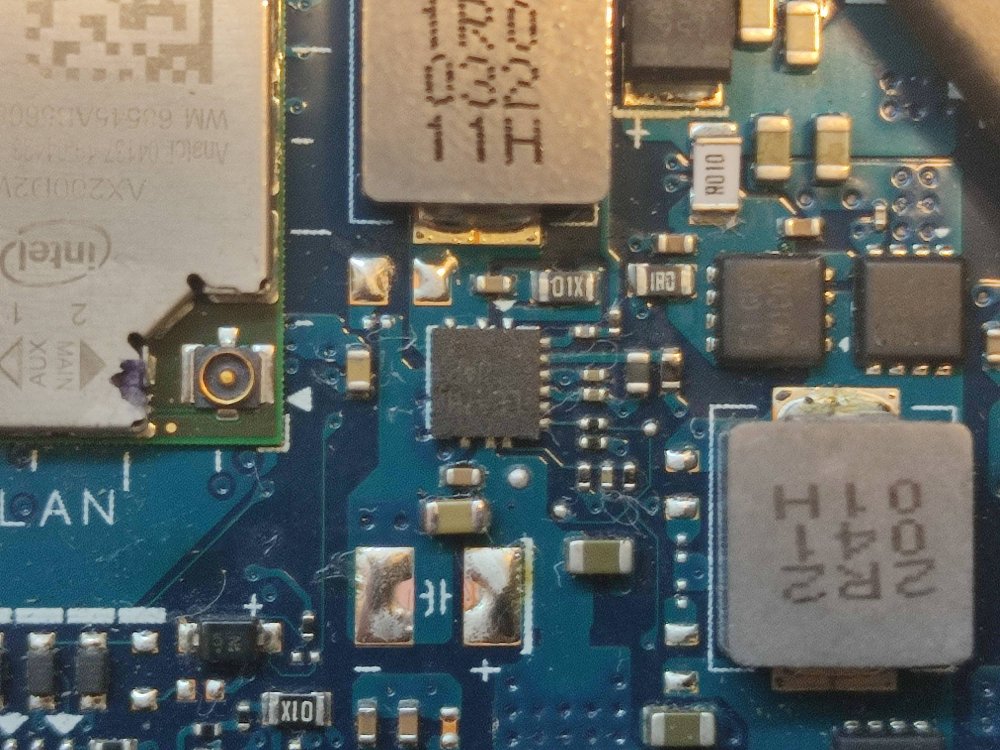

Zaczynamy od sprawdzenia rezystancji na cewkach zasilania względem masy. Jeśli multimetr pokazuje wartość bliską 0 ohm na linii 3V, mamy potwierdzenie – szukamy „winowajcy”, który ściąga napięcie do zera.

2. Próba zwarciowa (Metoda termowizyjna)

To najbardziej widowiskowy, ale i skuteczny etap. Podajemy na linię niskie, bezpieczne napięcie (zazwyczaj ok. 1V) o ograniczonym natężeniu prądu. Za pomocą kamery termowizyjnej obserwujemy, który element zaczyna emitować ciepło.

3. Typowi podejrzani w modelu UM425I

W tym konkretnym modelu Asus najczęściej spotykamy trzy scenariusze:

• Uszkodzony kondensator ceramiczny (MLCC): Mały element, który po latach pracy pęka i zwiera linię.

• Przebity układ KBC: Często zdarza się po przepięciu lub zalaniu klawiatury.

• Uszkodzenie procesora (najgorszy scenariusz): PoniewaĹź linia 3V zasila równieĹź sekcje logiki w procesorze Ryzen, zwarcie moĹźe oznaczać uszkodzenie głównego układu.

Czy taką usterkę można naprawić samemu?

Zdecydowanie odradzamy. Zenbooki z serii 14 są niezwykle delikatne. UĹźycie zbyt wysokiego napięcia podczas próby zwarciowej bez wylutowania odpowiednich zworek moĹźe nieodwracalnie spalić procesor, co czyni naprawę nieopłacalną.

Podsumowanie

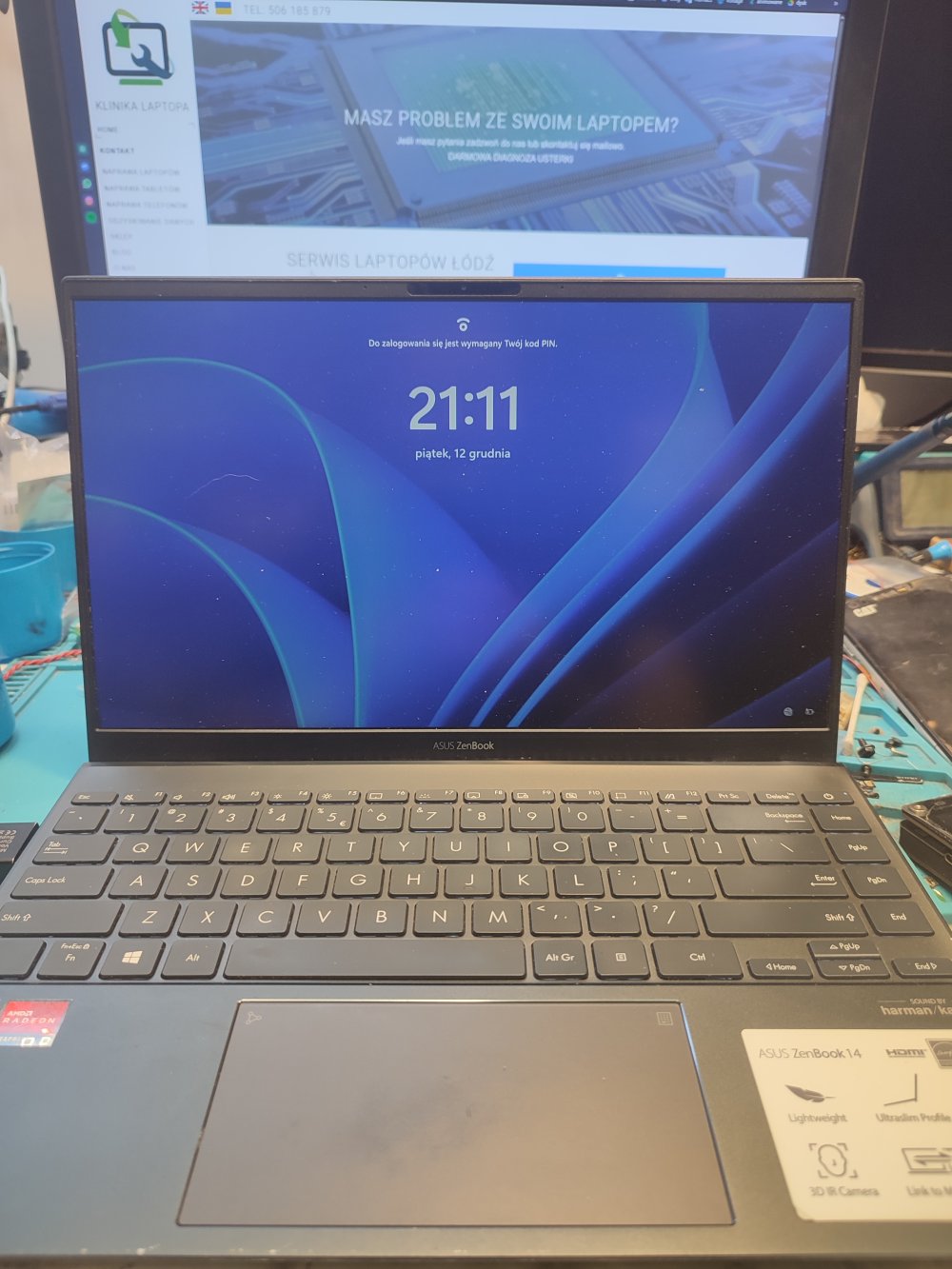

Zwarcie w linii 3V w Asusie Zenbook 14 UM425I to powaĹźna usterka, ale w 90% przypadków w pełni naprawialna, o ile trafi w ręce specjalisty z odpowiednim zapleczem technicznym (mikroskop, stacja lutownicza, kamera termowizyjna).
