Naprawa laptopa - ASUS TUF Gaming A15 FA507NV - uszkodzony kontroler ładowania

Dziś na warsztat trafia pacjent, który wielu graczom jest doskonale znany – ASUS TUF Gaming A15 (model FA507NV). To potężna maszyna, ale jak kaĹźde urządzenie, czasem i ona potrafi odmówić współpracy. Klient przyniósł go do nas z klasycznymi, ale bardzo niepokojącymi objawami: laptop w ogóle się nie uruchamia i nie ładuje baterii. Po podłączeniu zasilacza nie dzieje się absolutnie nic. Zero reakcji, Ĺźadnej diody, po prostu martwy.

Krok 1: Wstępna Diagnoza – Gdzie LeĹźy Problem?

W takich przypadkach nasza procedura jest zawsze podobna. Zaczynamy od podstawowych testów, aby wykluczyć najprostsze przyczyny:

1. Sprawdzenie zasilacza: Pierwszym podejrzanym jest zawsze zasilacz. Podłączyliśmy go do naszego testera i okazało się, Ĺźe jest w pełni sprawny – dostarcza prawidłowe napięcie i natężenie.

2. Ocena gniazda zasilania: Następnie sprawdziliśmy gniazdo w laptopie. Nie było luźne ani uszkodzone mechanicznie.

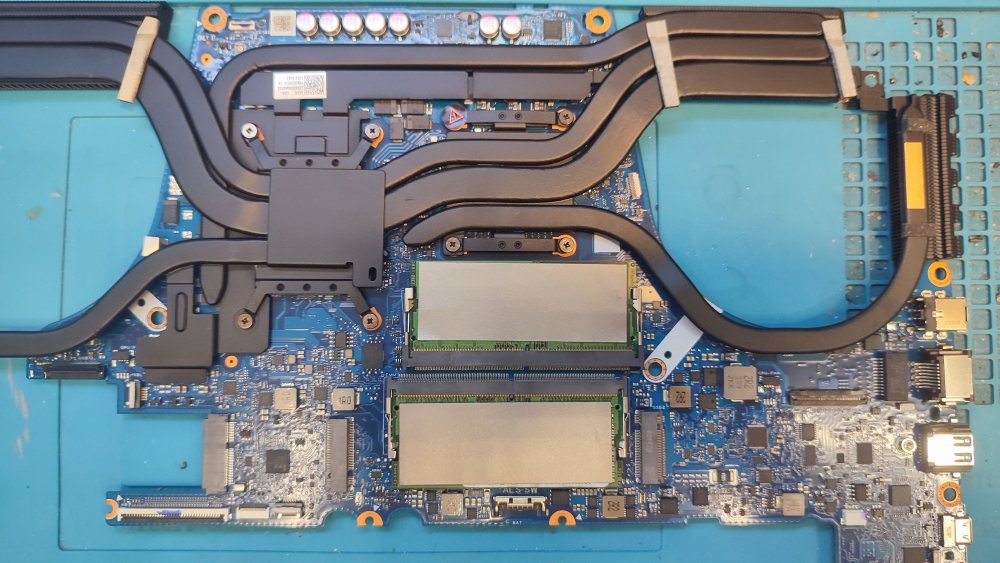

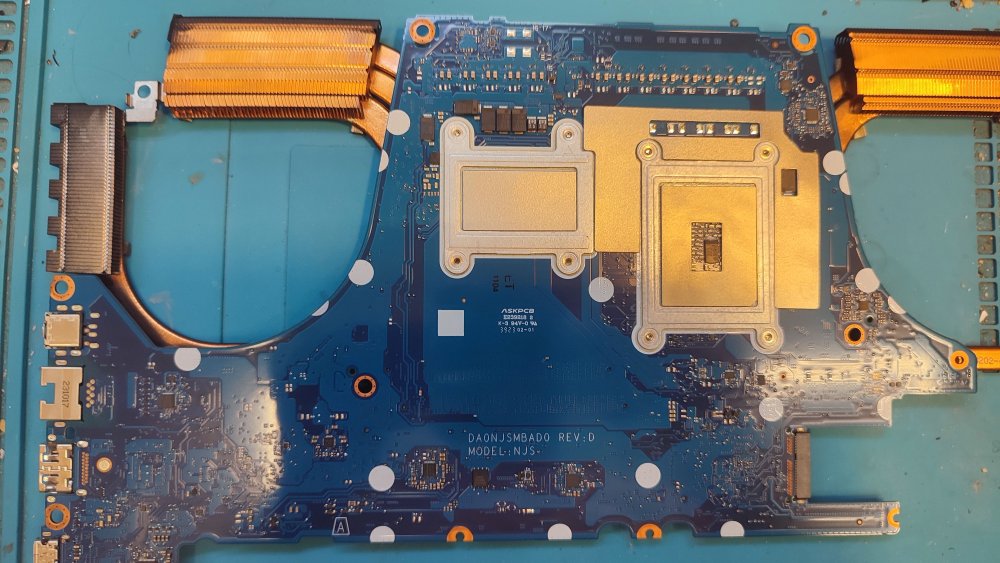

3. Pomiar napięcia na płycie głównej: Po otwarciu obudowy i odłączeniu baterii przeszliśmy do pomiarów na płycie głównej. JuĹź na samym wejściu obwodu zasilania stwierdziliśmy obecność prawidłowego napięcia z zasilacza. Niestety, dalej napięcie to "ginęło" i nie docierało do kluczowych sekcji płyty.

To dało nam jasny sygnał – problem leĹźy gdzieś w początkowej gałęzi zasilania na płycie głównej. Czas na bardziej szczegółową analizę.

Krok 2: Wytropienie Winowajcy – Kontroler Ładowania BQ24780S

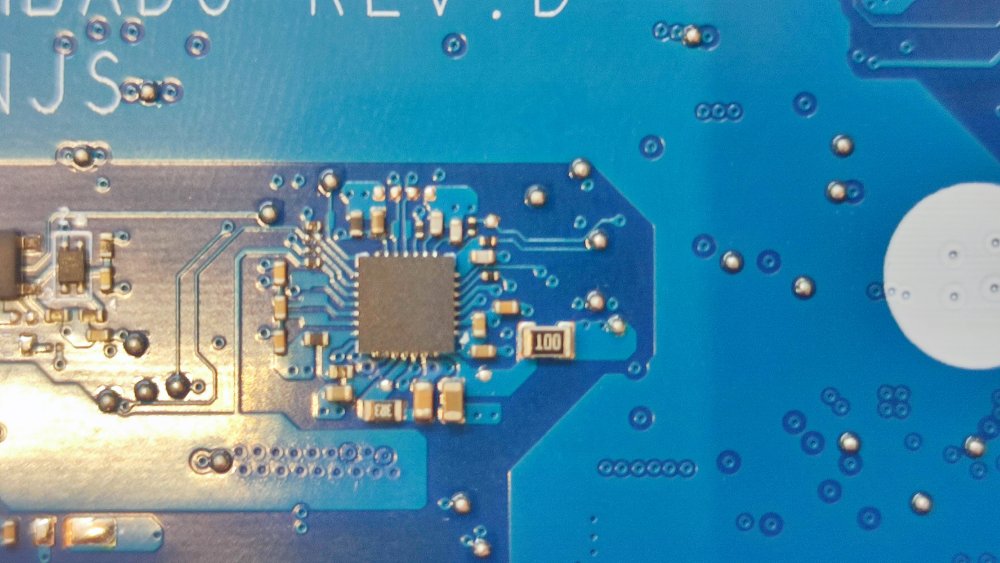

Skupiliśmy naszą uwagę na układzie odpowiedzialnym za zarządzanie energią z zasilacza i ładowanie baterii. W tym modelu jest to popularny kontroler BQ24780S firmy Texas Instruments. To mały, ale niezwykle waĹźny układ, który działa jak straĹźnik i menedĹźer zasilania. Decyduje, czy energia ma płynąć do zasilania podzespołów, czy do ładowania baterii, a takĹźe monitoruje stan obu tych procesów.

Dokładne pomiary multimetrem w okolicy tego układu potwierdziły nasze podejrzenia. Na jego kluczowych pinach brakowało prawidłowych napięć, a sam układ wykazywał zwarcie. To on blokował całą linię zasilania, uniemożliwiając uruchomienie laptopa i proces ładowania. Diagnoza stała się jasna: uszkodzony kontroler ładowania.

Krok 3: Operacja na Otwartym Sercu – Wymiana Układu

Naprawa tego typu usterki wymaga precyzji i specjalistycznego sprzętu. Proces wymiany wyglądał następująco:

1. Zabezpieczenie płyty: Najpierw zabezpieczyliśmy elementy wokół uszkodzonego układu specjalną taśmą kaptonową, odporną na wysoką temperaturę.

2. Demontaż uszkodzonego układu: Używając stacji lutowniczej na gorące powietrze (hot-air), ostrożnie podgrzaliśmy i zdjęliśmy uszkodzony BQ24780S.

3. Przygotowanie padów lutowniczych: Następnie dokładnie oczyściliśmy pola lutownicze na płycie głównej ze starych resztek cyny, uĹźywając plecionki i topnika.

4. Montaż nowego układu: Na tak przygotowane miejsce nałożyliśmy świeżą pastę lutowniczą i precyzyjnie osadziliśmy nowy, oryginalny układ BQ24780S. Całość została ponownie podgrzana, aby układ idealnie wlutował się w swoje miejsce.

5. Inspekcja i czyszczenie: Po ostygnięciu płyty, pod mikroskopem sprawdziliśmy jakość połączeń lutowniczych, a następnie usunęliśmy resztki topnika alkoholem izopropylowym.

Finał: Powrót do Ĺťycia!

Po złożeniu laptopa nadszedł moment prawdy. Podłączyliśmy zasilacz i... sukces! Dioda ładowania zaświeciła się, a po wciśnięciu przycisku zasilania, ekran powitał nas logo ASUS TUF Gaming. System operacyjny uruchomił się bez problemu, a ikona w zasobniku systemowym pokazywała, że bateria jest prawidłowo ładowana.

Przeprowadziliśmy jeszcze serię testów obciążeniowych, aby upewnić się, Ĺźe laptop działa stabilnie zarówno na zasilaczu, jak i na baterii. Wszystko wróciło do normy.

Podsumowanie

Historia tego ASUSa to doskonały przykład na to, Ĺźe nawet całkowicie "martwy" laptop często da się uratować. Kluczem do sukcesu jest trafna diagnoza, która pozwala zidentyfikować ten jeden, mały element, który zawiódł. Wymiana uszkodzonego kontrolera ładowania BQ24780S przywróciła gamingową bestię do pełnej sprawności, a jej właściciel moĹźe znów cieszyć się wirtualną rozrywką.

Jeśli Wasz sprzęt równieĹź boryka się z podobnymi problemami, nie spisujcie go na straty! Często profesjonalna naprawa na poziomie komponentów jest znacznie bardziej opłacalna niĹź wymiana całej płyty głównej.
