Naprawa laptopa po zalaniu - Dell Precision 3520

Zalanie laptopa to jedna z najpowaĹźniejszych awarii, z jakimi moĹźe spotkać się uĹźytkownik. Płyn, który dostaje się do wnętrza urządzenia, sieje spustoszenie wśród delikatnych komponentów elektronicznych, prowadząc do korozji, zwarć i w konsekwencji do unieruchomienia sprzętu. W tym artykule przyjrzymy się procesowi naprawy laptopa Dell Precision 3520 z płytą główną LA-E152P, który po kontakcie z cieczą przestał się uruchamiać.

Wstępna diagnoza i inspekcja wizualna

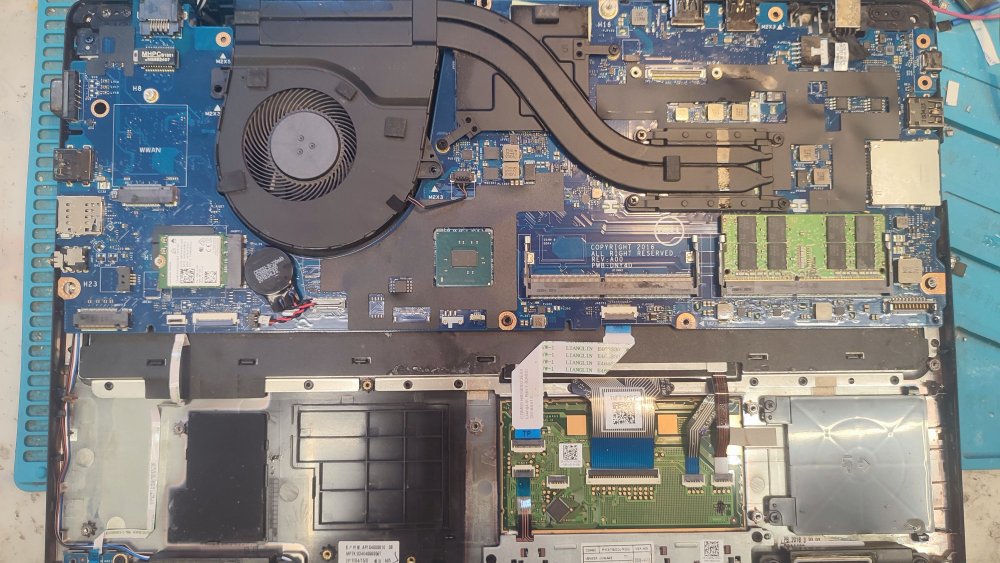

Pacjent, Dell Precision 3520, trafił do serwisu z klasycznym objawem – całkowity brak reakcji na próbę włączenia. Pierwszym krokiem w kaĹźdym przypadku zalania jest demontaĹź urządzenia i dokładna inspekcja wizualna płyty głównej. JuĹź na pierwszy rzut oka widoczne były dwa ogniska powaĹźnych uszkodzeń.

Obszar 1: Główna przetwornica 5V

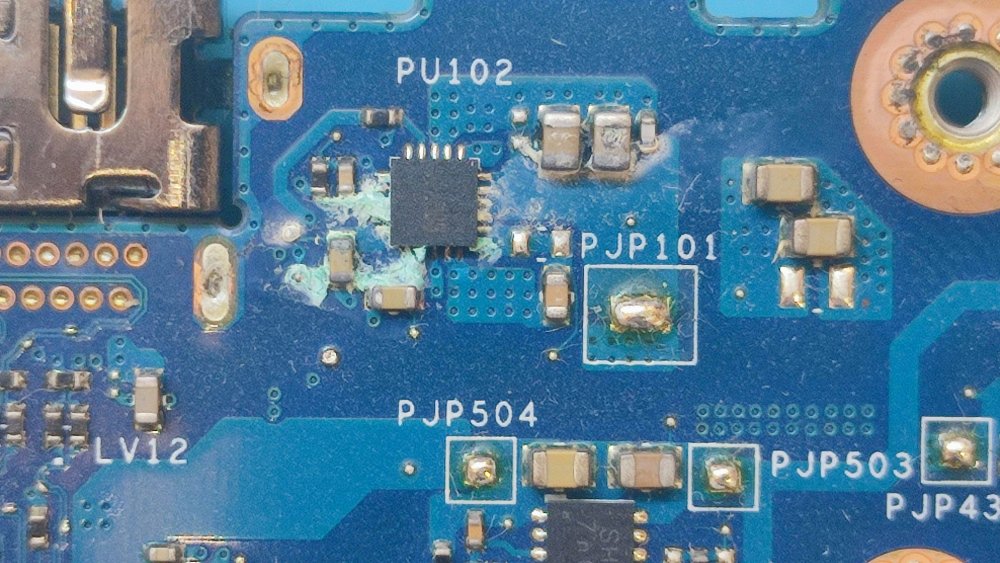

Na pierwszym ze zdjęć widać rozległą korozję wokół układu oznaczonego jako PU102 oraz jego komponentów towarzyszących. Zielonkawy nalot jest typowym znakiem postępującej elektrolizy, która niszczy punkty lutownicze i ścieĹźki na laminacie.

Obszar 2: Obwód ładowania

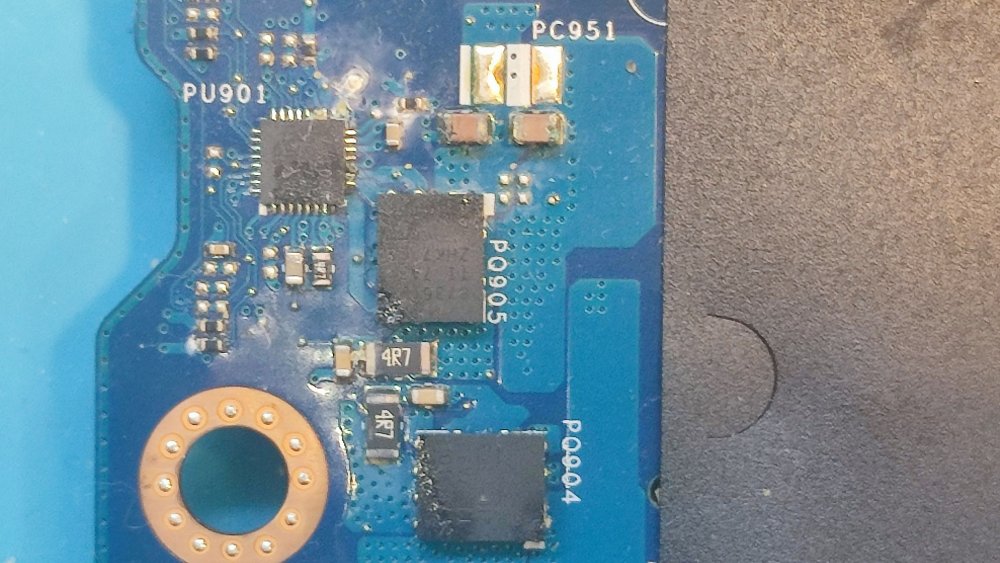

Drugie zdjęcie przedstawia jeszcze powaĹźniejsze uszkodzenia w sekcji zasilania, wokół układów PU901, PQ905 i PQ904. Widoczne są tu wyraĹşne ślady przegrzania, a nawet wypalenia na obudowach tranzystorów MOSFET (PQ905, PQ904), co świadczy o wystąpieniu silnego zwarcia.

Analiza techniczna z wykorzystaniem schematu

Aby zrozumieć skalę problemu i zaplanować naprawę, niezbędna jest dokumentacja techniczna płyty głównej, w tym przypadku LA-E152P.

• Identyfikacja PU102: Zgodnie ze schematem zasilania , układ PU102 (SY828BC) to kluczowa przetwornica step-down, odpowiedzialna za tworzenie jednej z głównych linii zasilania stałego – +5V_ALW. Jest to napięcie typu "Always On", które musi być obecne, aby laptop mógł w ogóle zareagować na włącznik. Uszkodzenie w tym miejscu tłumaczy całkowity brak reakcji urządzenia.

• Identyfikacja PU901, PQ905, PQ904: Analiza schematu obwodu ładowania (strona 66 dokumentacji) ujawnia, Ĺźe uszkodzone elementy to serce systemu zasilania laptopa.

  • PU901 (ISL88738) to główny kontroler ładowania baterii.

  • PQ905 i PQ904 to tranzystory MOSFET (klucze) pracujące w obwodzie ładowania, przełączające zasilanie pomiędzy gniazdem zasilacza a baterią, a takĹźe tworzące główną linię zasilającą całą płytę – +PWR_SRC.



Wypalenie tych tranzystorów oznaczało potężne zwarcie na wejściu zasilania. Prawdopodobnie ciecz utworzyła mostek między pinami, powodując przepływ prądu o duĹźym natężeniu i w konsekwencji zniszczenie elementów.

Proces naprawy

Naprawa tak rozległych uszkodzeń wymaga precyzji i specjalistycznego sprzętu.

1. Czyszczenie: Pierwszym krokiem było dokładne wyczyszczenie obu zalanych obszarów przy uĹźyciu alkoholu izopropylowego i specjalistycznej szczotki. Usunięcie korozji i resztek spalenizny jest kluczowe dla oceny uszkodzeń ścieĹźek i pól lutowniczych.

2. Wymiana komponentów: Następnie uszkodzone układy zostały wylutowane przy uĹźyciu stacji na gorące powietrze. Konieczna była wymiana:

   • Kontrolera przetwornicy PU102 (SY828BC).

   • Kontrolera ładowania PU901 (ISL88738).

   • Tranzystorów wejściowych PQ905 i PQ904.

   • Wszystkich drobnych, skorodowanych elementów pasywnych (rezystorów i kondensatorów) w sąsiedztwie uszkodzonych układów, takich jak te w okolicy PC951.

3. Odbudowa ścieĹźek: W obszarze przetwornicy PU102 korozja uszkodziła kilka cienkich ścieĹźek na laminacie. Zostały one zrekonstruowane przy uĹźyciu cienkich miedzianych przewodów (kynaru) i zabezpieczone soldermaską UV.

Testowanie i weryfikacja

Po zakończeniu prac lutowniczych płytę podłączono do zasilacza serwisowego z ograniczeniem prądowym. Wstępny pomiar wykazał prawidłowy, niski pobór prądu w stanie spoczynku, co potwierdziło usunięcie zwarcia. Po wciśnięciu włącznika laptop uruchomił się poprawnie, system operacyjny załadował się, a testy diagnostyczne nie wykazały Ĺźadnych dalszych problemów. Sprawdzono równieĹź działanie układu ładowania – bateria była prawidłowo rozpoznawana i ładowana.

Podsumowanie

Naprawa zalanego laptopa Dell Precision 3520 zakończyła się sukcesem. Kluczowe dla powodzenia operacji było połączenie dokładnej inspekcji wizualnej z analizą schematu technicznego, co pozwoliło precyzyjnie zidentyfikować uszkodzone komponenty i ich rolę w architekturze płyty głównej. Przypadek ten doskonale ilustruje, jak krytyczne dla działania całego urządzenia są obwody zasilania i ładowania. Nawet niewielka ilość cieczy w tych rejonach moĹźe doprowadzić do kaskady uszkodzeń, unieruchamiając sprzęt.
