Gdy uszkodzone gniazdo USB-C to tylko wierzchołek góry lodowej

Asus Zenbook Flip 13 UX363 to kwintesencja mobilności, ale jego smukła konstrukcja sprawia, że porty USB-C są narażone na spore naprężenia mechaniczne. W dzisiejszym artykule przeanalizujemy przypadek, w którym pozornie prosta usterka gniazda doprowadziła do poważniejszego uszkodzenia elektroniki na płycie głównej.

Objawy i wstępna diagnoza

Laptop trafił do serwisu całkowicie martwy. Nie reagował na włącznik, a po podłączeniu oryginalnego zasilacza dioda ładowania pozostawała ciemna.

Inspekcja wizualna szybko ujawniła sprawcę zamieszania:

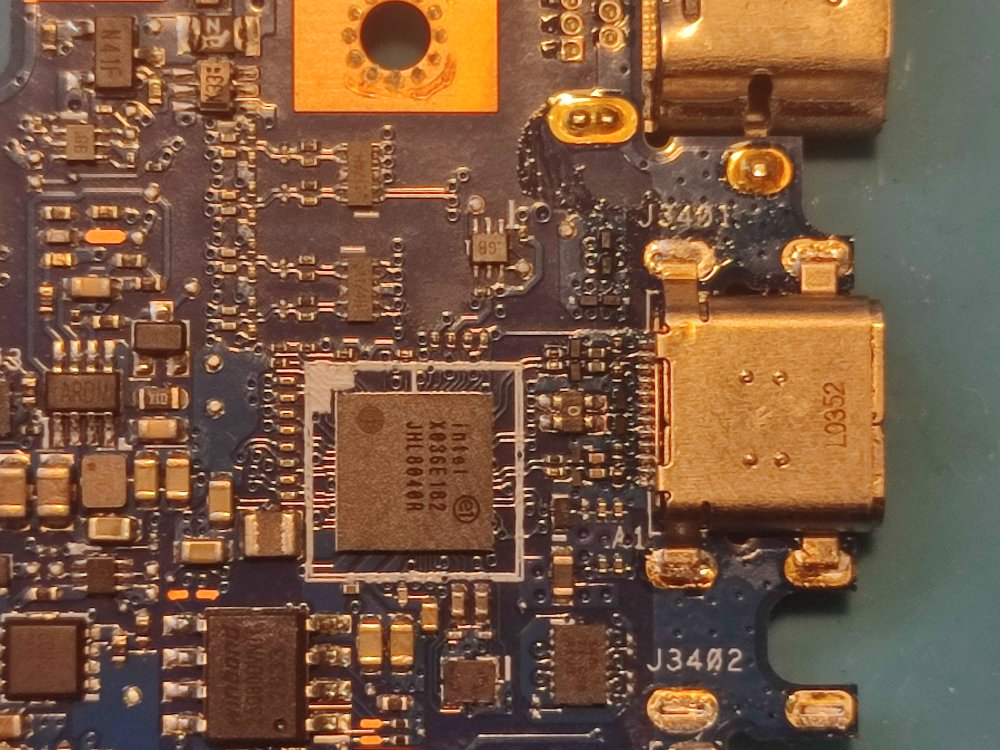

• Wnętrze jednego z portów USB-C było wyraźnie zdeformowane.

• Piny sygnałowe i zasilające były powyginane, co sugerowało ryzyko zwarcia wewnętrznego w samym złączu.

Głęboka diagnostyka: Co kryje płyta główna?

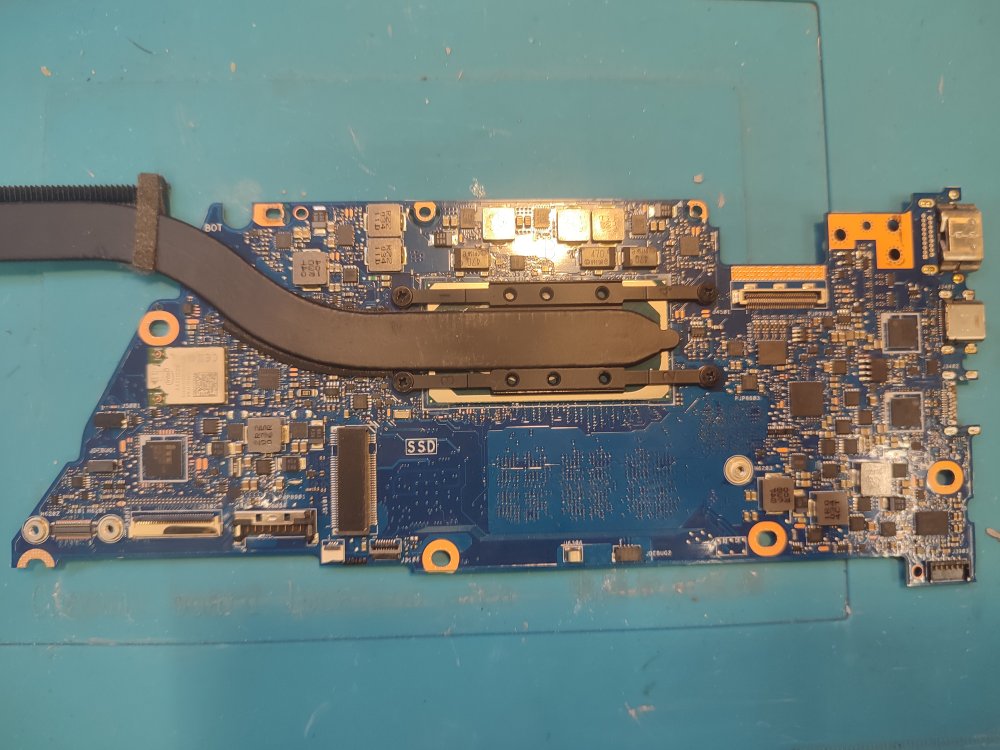

Po demontażu obudowy i wylutowaniu uszkodzonego gniazda przy pomocy stacji hot-air, sytuacja wcale się nie poprawiła. Standardowo, po usunięciu mechanicznego zwarcia w gnieździe, oporność na głównej linii zasilania powinna wzrosnąć.

Niestety, pomiary multimetrem na kondensatorach w pobliżu sekcji wejściowej wykazały twarde zwarcie do masy w głównej linii zasilania (Main Power Rail). Oznaczało to, że wysokie napięcie lub impuls z wygiętych pinów "powędrował" dalej w głąb układu.

Winowajca: Kontroler Power Delivery

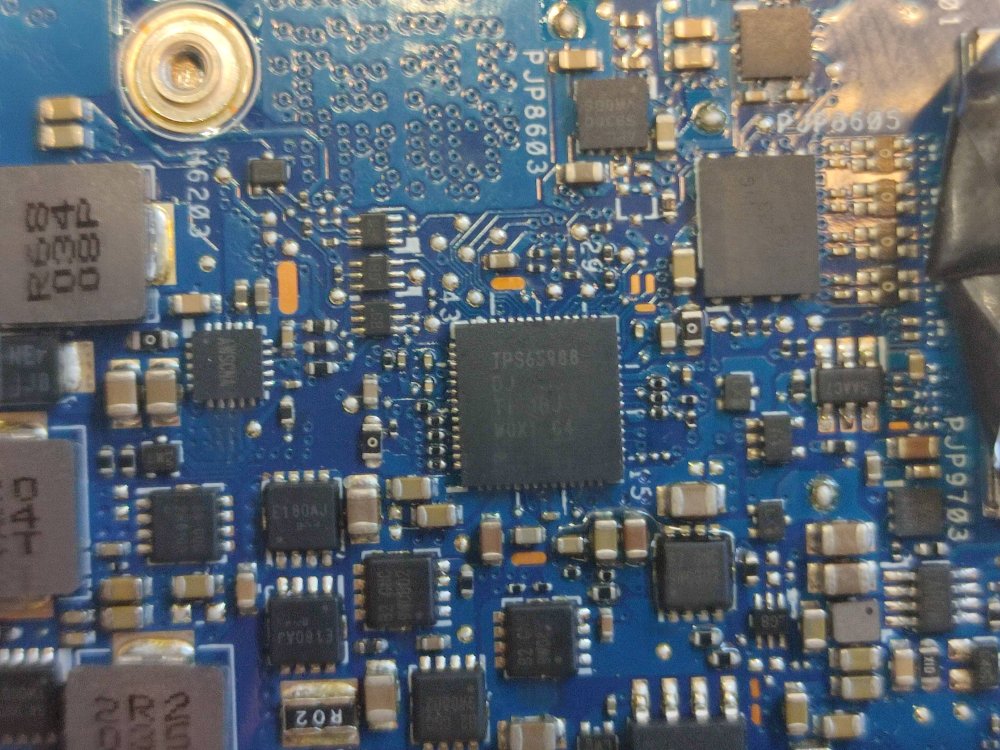

Dalsza analiza schematu i pomiary punktowe wskazały na układ TPS65988. Jest to zaawansowany, dwuportowy kontroler USB Type-C i Power Delivery (PD).

W tym modelu to właśnie ten układ negocjuje napięcie z ładowarką. Fizyczne uszkodzenie gniazda spowodowało przebicie wewnątrz kontrolera, co skutkowało całkowitym zablokowaniem głównej magistrali zasilającej laptopa.

Proces naprawy krok po kroku

1. Usunięcie zwarcia: Po wylutowaniu uszkodzonego układu TPS65988, ponowne pomiary na płycie potwierdziły ustąpienie zwarcia. Linia zasilająca odzyskała prawidłową oporność.

2. Montaż nowego kontrolera: Na czyste pady naniesiono świeżą pastę lutowniczą i wlutowano nowy, fabrycznie czysty układ TPS65988.

3. Wymiana gniazda: Zamontowano fabrycznie nowe gniazdo USB-C, dbając o precyzyjne połączenie wszystkich pinów sygnałowych (kluczowe dla poprawnej negocjacji standardu PD).

Testy końcowe i rezultaty

Po złożeniu sekcji zasilania przeprowadzono testy z użyciem miernika USB-C:

• Negocjacja napięcia: Po podłączeniu zasilacza, kontroler poprawnie "dogadał się" z ładowarką. Napięcie początkowe 5V zostało bezpiecznie przełączone na docelowe 20V.

• Ładowanie baterii: Prąd ładowania ustabilizował się na poziomie przewidzianym przez producenta.

• Stabilność: Laptop uruchomił się poprawnie, system rozpoznał zasilacz, a funkcja ładowania działała bez przerwy nawet przy dużym obciążeniu procesora.

Wnioski dla użytkowników

Ten przypadek pokazuje, że nie wolno bagatelizować luźnego lub ciężko działającego gniazda USB-C. Mechaniczne zwarcie pinów w tym standardzie rzadko kończy się tylko na wymianie gniazda – często wiąże się to z uszkodzeniem kosztownych kontrolerów PD, które pracują na styku wysokich napięć.
