Serwisant po godzinach: Reanimacja telewizora LG 55UK6470PLC

Na co dzień w naszym serwisie zajmujemy się głównie naprawą laptopów. Płyty główne po zalaniu, wymiana matryc czy reballing układów BGA to nasza chleb powszedni. Jednak profesjonalny sprzęt lutowniczy i zamiłowanie do elektroniki sprawiają, Ĺźe czasem na warsztat trafia coś większego.

Tym razem „pacjentem” był mój prywatny telewizor – LG 55UK6470PLC. Problem? Klasyka gatunku w nowoczesnych panelach LED: brak podświetlenia.

Objawy: Dźwięk jest, obrazu brak

Telewizor uruchamiał się normalnie, słychać było dĹşwięk z kanałów, a podświetlając matrycę latarką z bliskiej odległości, moĹźna było dostrzec zarys menu. Diagnoza była natychmiastowa – uszkodzenie sekcji podświetlenia LED.

W modelach z serii UK, LG często stosuje diody, które po kilku latach intensywnej pracy po prostu się wypalają. Co gorsza, są one połączone szeregowo – wystarczy awaria jednej diody, aby cała sekcja przestała świecić.

Wyzwanie: DemontaĹź matrycy 55 cali

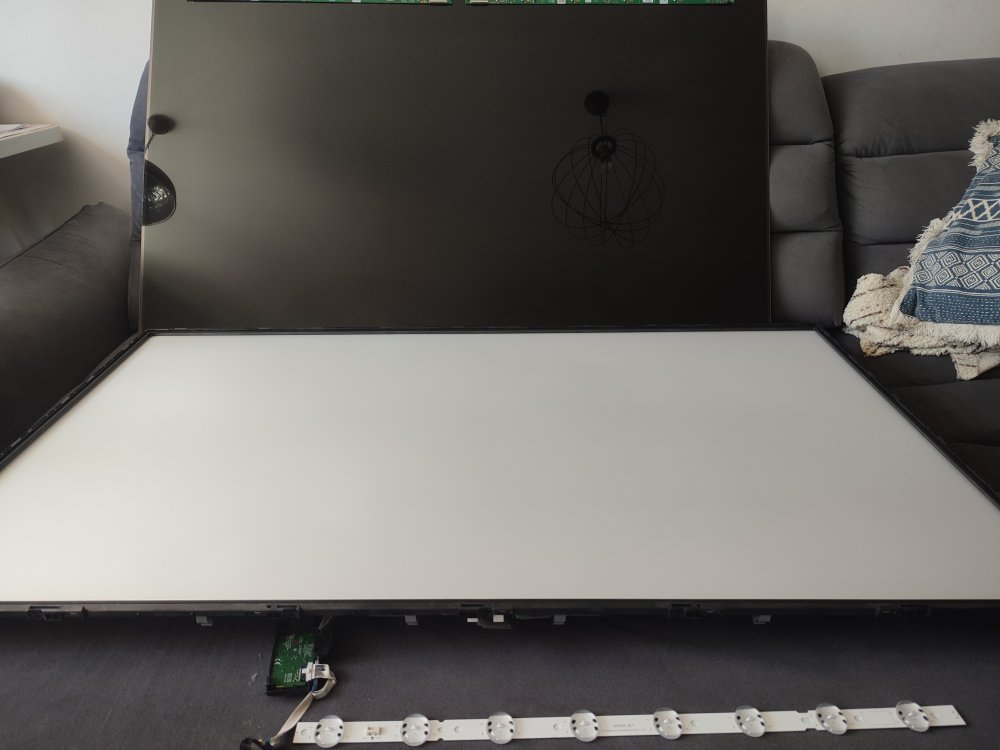

Naprawa telewizora róĹźni się od laptopa przede wszystkim skalą. O ile matrycę 14 cali w notebooku zdejmuje się w kilka minut, o tyle 55-calowy panel 4K wymaga ogromnej ostroĹźności. Matryca jest cienka, giętka i bardzo podatna na pęknięcia przy najmniejszym naprężeniu.

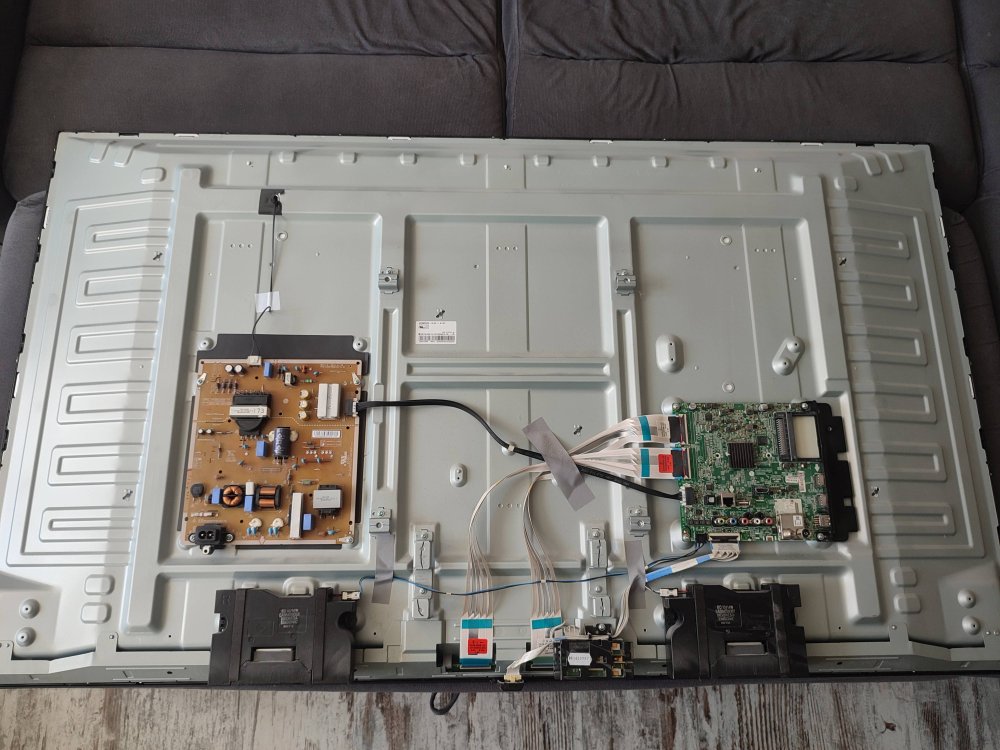

Po zdjęciu obudowy i odpięciu elektroniki (T-CON oraz sterowanie), kluczowym etapem było dostanie się do koryta z diodami.

Części zamienne: Trident 55UK63

W modelu LG 55UK6470PLC zastosowano listwy LED o oznaczeniu Trident 55UK63. Zdecydowałem się na wymianę kompletnego zestawu listew na fabrycznie nowe, zamiast sztukowania i wymiany pojedynczych diod. Dlaczego?

1. Trwałość: Jeśli padła jedna dioda, pozostałe prawdopodobnie są juĹź „wygrzane” i padną wkrótce.

2. Równomierność: Nowe listwy gwarantują identyczną barwę i jasność na całej powierzchni ekranu.

Proces naprawy w skrócie:

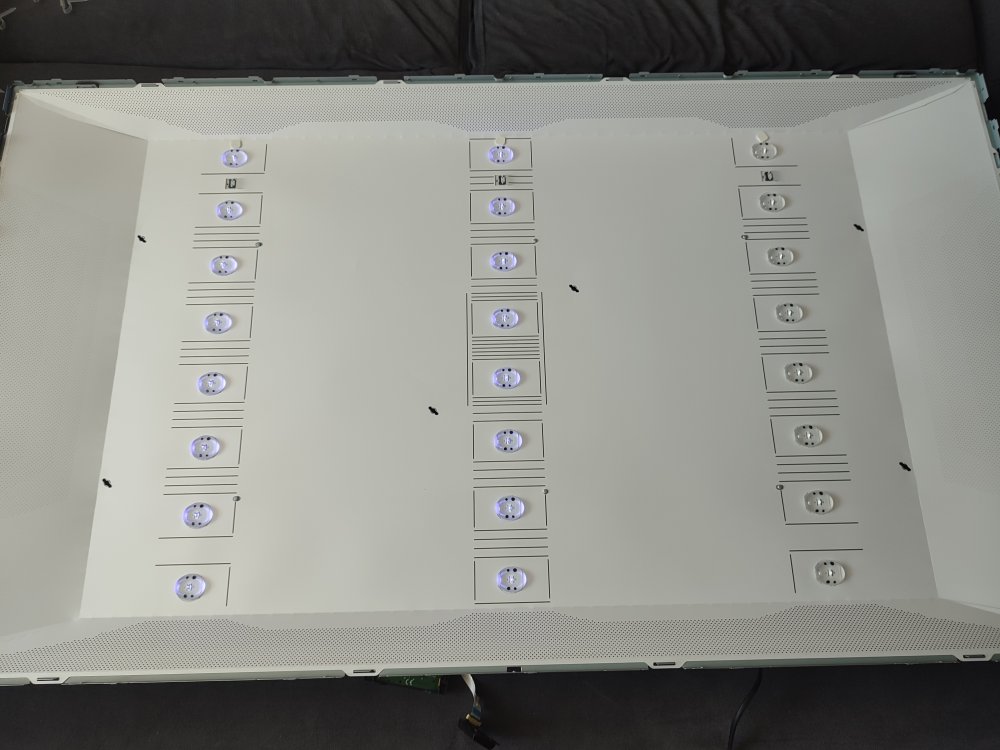

1. DemontaĹź ramki i filtrów: Po zdjęciu matrycy naleĹźy ostroĹźnie usunąć arkusze polaryzacyjne i rozpraszające światło.

2. Wymiana listew: Stare listwy Trident zostały odklejone, a w ich miejsce trafił nowy komplet. Ważne jest, aby dokładnie oczyścić podłoże, by zapewnić dobre odprowadzanie ciepła.

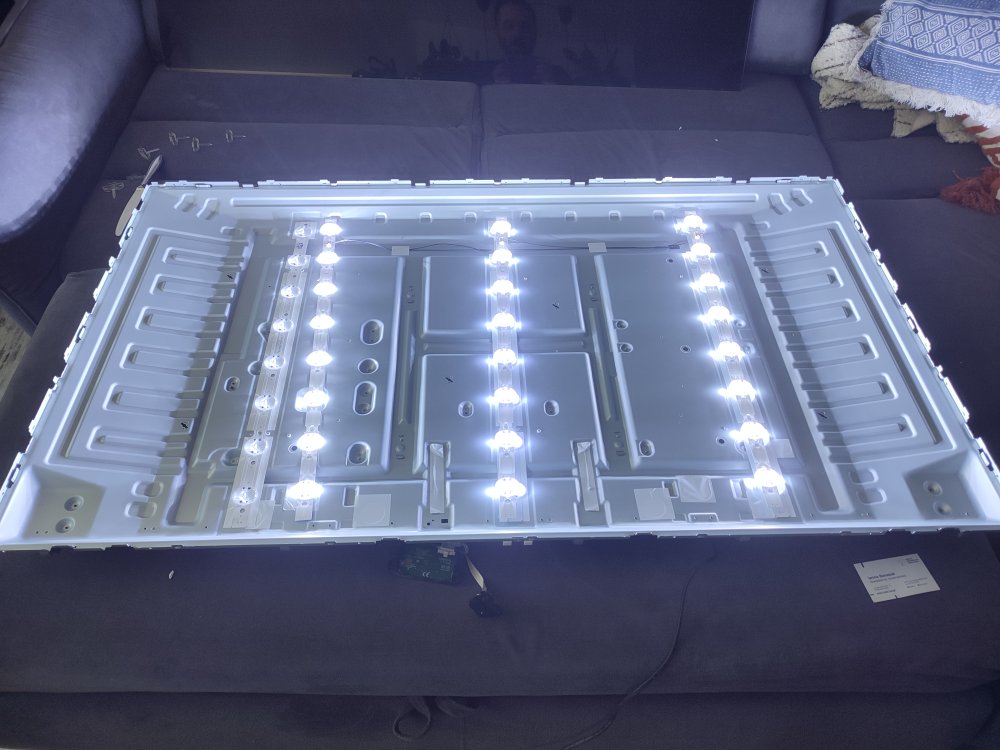

3. Test „na sucho”: Przed złoĹźeniem matrycy zawsze warto włączyć zasilanie, aby upewnić się, Ĺźe wszystkie diody świecą równo.

4. MontaĹź końcowy: Najbardziej stresujący moment – osadzenie matrycy z powrotem w ramkach.

Efekt końcowy

Po złoĹźeniu wszystkiego w całość, LG odzyskał dawny blask. Obraz jest jasny, kontrastowy i pozbawiony przebarwień. Choć naszą specjalizacją pozostają laptopy, ta „domowa” misja ratunkowa zakończyła się pełnym sukcesem.

Mała porada dla posiadaczy LG: Aby przedłuĹźyć Ĺźycie nowych listew, po naprawie warto zmniejszyć w ustawieniach obrazu parametr „Podświetlenie LED” (Backlight) ze 100% na około 70-80%. RóĹźnica w jasności jest znikoma, a diody znacznie mniej się grzeją!
